Механизмы и ролики для поворотной платформы большого диаметра

Механизм вращения с дополнительными опорными роликами

Комплект деталей: Механизмы и ролики
Нажмите чтобы увеличить

Мы протестировали различные мебельные ролики, продающиеся в России. Практически все ролики создавали вибрацию при качении, некоторые образцы заедали, экземпляры в одной партии имели неодинаковую высоту. Такие недостатки наблюдались как у российской продукции, так и у импортных роликов известных прозводителей.

Поэтому мы были вынуждены разработать собственные конструкции, без этих недостатков.

Комплект деталей поворотных подиумов
Комплект деталей поворотных подиумов

ЦЕНЫ

Ролики крепятся саморезами и/или скотчем к одной из плоскостей. Высоту ролика можно регулировать с помощью подложенной под ролик клейкой ленты толщиной 1-2 мм (если возникнет такая необходимость). Выставлять одинаковое расстояние роликов от оси вращения не требуется. И даже наоборот: неоднаковое расположение роликов относительно оси может снизить износ катящейся по ним плоскости.

Опорный ролик для поворотного круга
Опорный ролик для поворотного круга

Комплекты деталей Turn Kit позволят вам быстро собрать крутящийся центр стола, вращающийся подиум, сделать поворачивающийся предмет мебели:

Комплект TR для больших нагрузок с кольцевым механизмом и регулируемой высотой

Комплект TR для больших нагрузок

Комплект TK для больших нагрузок с фиксированной высотой

Комплект TK для больших нагрузок

Комплект TS c тихим вращением с фиксированной высотой

Комплект TS c тихим вращением

ЦЕНЫ

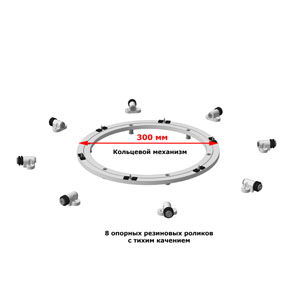

Экономичный вариант: Комплект механизм с роликами "Эконом"

Преимущества роликов Turn Kit:
- стальные шариковые подшипники,
- хорошая плавность качения,
- незначительный шум при качении по шлифованной фанере и МДФ,
- для шершавых или ламинированных материалов предусмотрены тихие ролики с мягким силиконовым покрытием.



Комплект TR с кольцевым механизмом и регулируемой высотой

В комплект TR входит:

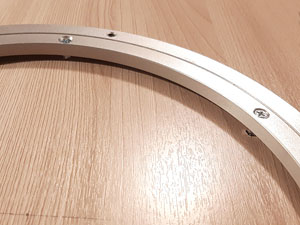

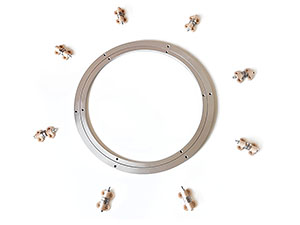

1) Механизм вращения - кольцевой шариковый подшипник диаметром 392 мм.

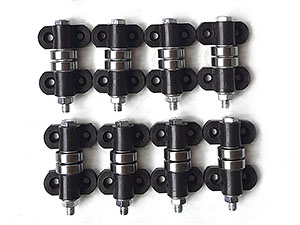

2) Набор опорных роликов - шарикоподшипники на кронштейнах.

Комплект TR

Рекомендуемый диаметр поворотного круга: от 80 см.

Регулировка высоты:

Комплект TR

В базовом варианте ролики рассчитаны на большую нагрузку и интенсивную эксплуатацию. Ролики не имеют пластиковой шины на подшипниках, при качении роликов слышен звук. Рекомендуемые материалы опорной поверхности для роликов: шлифованная фанера, МДФ без ламинации. Нагрузка до 30 кг на ролик.

Для тихого качения и небольшой нагрузки можно применить ролики с мягкой силиконовой шиной. Нагрузка на ролик в этом случае ниже: до 5 кг. Рекомендуем применять ролики с силиконовым покрытием, если поворотный круг снизу имеет шершавую или ламинированную поверхность (нешлифованная фанера, ЛДСП, ЛМДФ, фактурная древесина и т.д.).

Если вы хотите заказать комплект TR с роликами в силиконе, пожалуйста, сообщите нам об этом перед заказом.

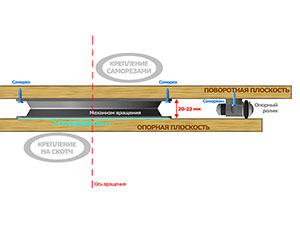

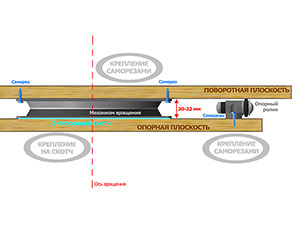

Механизм и ролики крепятся между неподвижной опорной плоскостью и поворотным кругом:

TR с регулируемой высотой

Поворотный механизм задает ось вращения всей конструкции и держит нагрузку в центре. А ролики принимают на себя вес конструкции по краям. Высота роликов - 20 мм.

Вы можете настроить высоту механизма чуть выше 20 мм, чтобы поворотный круг не касался роликов. Тогда при обычном вращении неподвижные ролики не будут шуметь. Поворотный круг ляжет на ролики только при нагрузке на край - так ролики защитят механизм от риска повреждения.

Комплект деталей поворотных подиумов
TR с регулируемой высотой

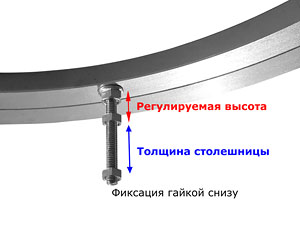

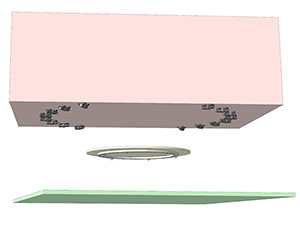

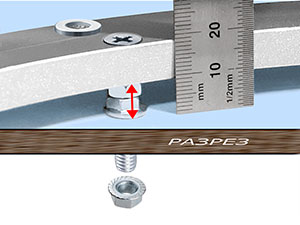

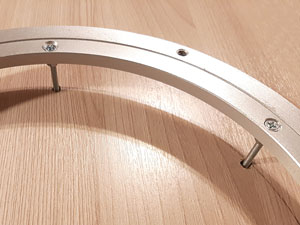

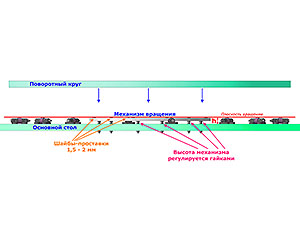

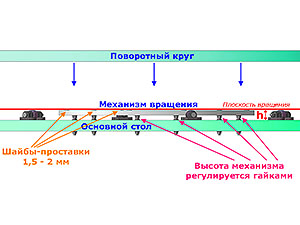

Кольцевой механизм комплекта TR удобно ставить на опорные винты с возможностью регулировки высоты:

TR с регулируемой высотой

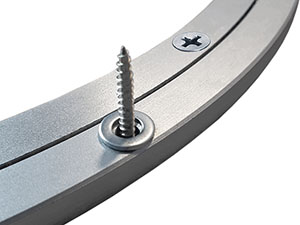

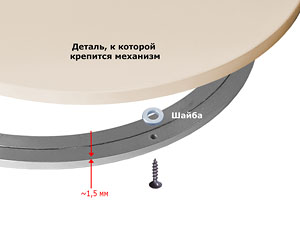

Чтобы исключить трение поворотного круга о механизм, применяйте шайбы-проставки толщиной 1,5 - 2 мм или более (например, стандартную шайбу М6).

TR с регулируемой высотой
TR с регулируемой высотой

Другой способ установки механизма комплекта TR: вместо опорных винтов использовать монтажную площадку соответствующей толщины. Это может быть квадрат или круг из МДФ, ЛДСП, мебельного щита.

Саморезами к столу
Комплект TR сборка
Винтами к столу
Комплект TR сборка
Саморезами к монтажной площадке
сквозь поворотный круг
Комплект TR сборка
На двусторонний скотч
без сверления круга
Комплект TR сборка
После сборки
Комплект TR сборка


ЦЕНЫ



Комплект TK для больших нагрузок и с фиксированной высотой

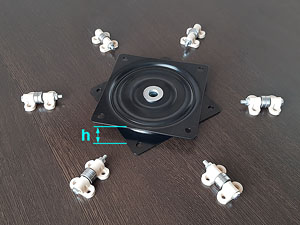

Высота h=20 мм:

h=20 мм
Комплект TK
h=20 мм

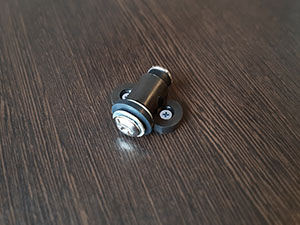

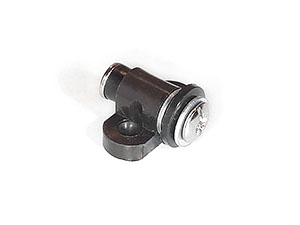

Комплект TK - ролик

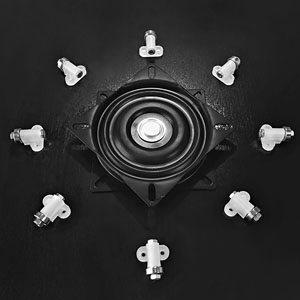

В комплект TK входит:

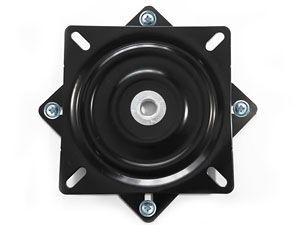

1) Механизм вращения, имеющий низкий уровень шума при вращении.

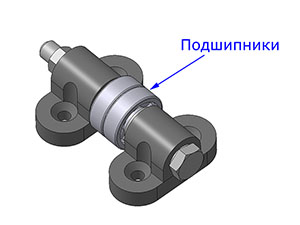

2) Набор опорных роликов - шарикоподшипники на кронштейнах. Ролики для больших нагрузок и интенсивной эксплуатации, имеют стальную поверхность, нагрузка до 30 кг на ролик. При качении роликов по поверхности слышен звук.

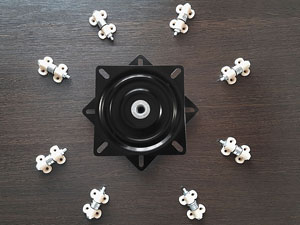

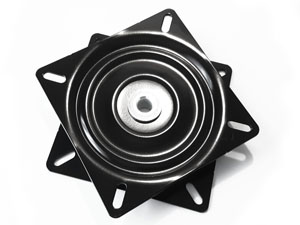

Механизм
Комплект TK - механизм

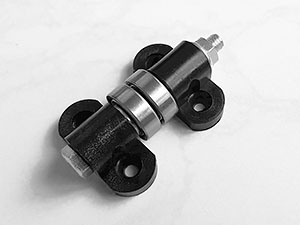

Ролик
Комплект TK - ролик

Посмотрите видео TK с вращением 360°



Комплект TS c тихим вращением и с фиксированной высотой

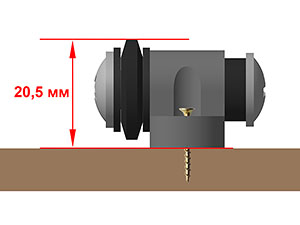

Высота h=20 мм:

h=20 мм
Комплект TS - высота
h=20 мм
Комплект TS - ролик

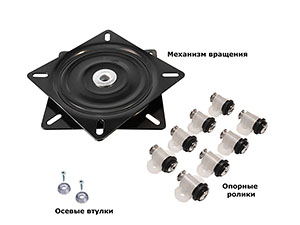

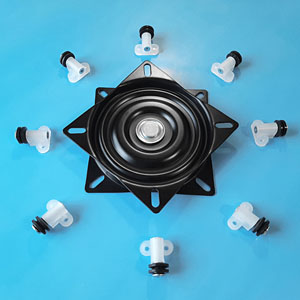

В комплект TS входит:
1) Механизм вращения, имеющий низкий уровень шума при вращении.

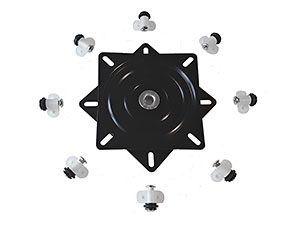

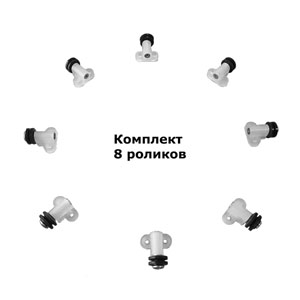

2) Набор опорных роликов - шарикоподшипники c силиконовым покрытием на кронштейнах. Ролики с тихим вращением, нагрузка до 5 кг на ролик

Механизм
Комплект TK - механизм
Ролик
Комплект TS - высота



Подробнее о сериях TK и TS

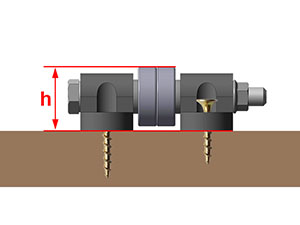

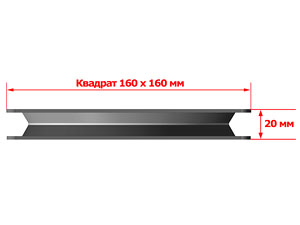

Высота механизма и роликов (расстояние между плоскостями) h=20 мм. Рекомендуемый диаметр круга: от 70-80 см до 1,5 м. Механизм рассчитан на эксплуатацию под значительной нагрузкой и имеет заметное сопротивление вращению. Поэтому не рекомендуем ставить этот механизм под круги малого диаметра (до 60 см) - будет неудобно поворачивать. А вот для большого крутящегося центра стола этот механизм подходит идеально: он слегка подтормаживает, не позволит резко повернуть круг и опрокинуть стоящие на нём предметы.

TK
Комплект TK
TS
Комплект TS

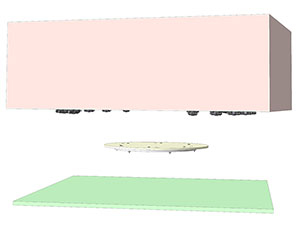

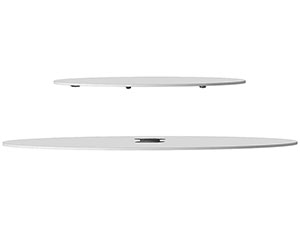

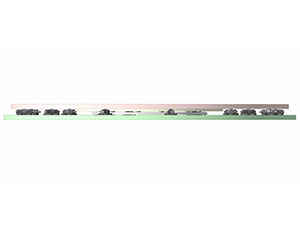

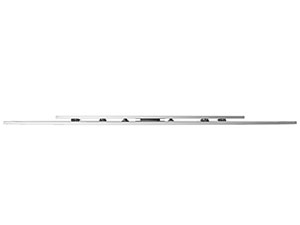

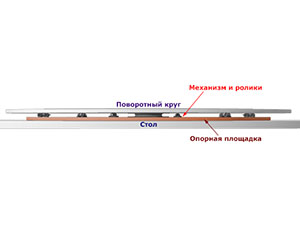

Механизм и ролики располагаются в пространстве между неподвижной опорной плоскостью (столом, полом) и плоскостью вращения (поворотным кругом).

Съёмный крутящийся центр стола - детали

Ролики можно крепить к нижней плоскости:

Ролики на нижней плоскости
Ролики можно крепить к нижней плоскости
Ролики на нижней плоскости
Ролики можно крепить к нижней плоскости

Или к верхней плоскости:

Ролики на верхней плоскости
Ролики можно крепить к верхней плоскости
Ролики на верхней плоскости
Ролики можно крепить к верхней плоскости

Способы крепления роликов: на саморезы, на клей, скотч.

Комплект деталей поворотных подиумов
Крепление опорных роликов к плоскости

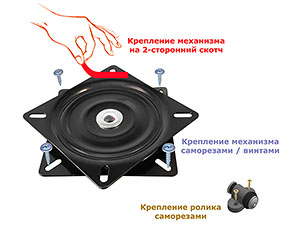

Способы крепления механизма:

На скотч
Крепление механизма вращения

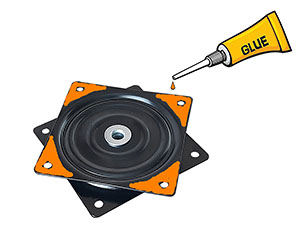

На клей
Крепление механизма вращения
Саморезами
Крепление механизма вращения
Винтами
Крепление механизма вращения

Увеличивая количество роликов, повышаем устойчивость конструкции к нагрузке.

Ролики можно расположить не только в один кольцевой ряд, но и в два-три ряда, в зависимости от поставленной задачи.

Другой вариант: Малобюджетный механизм с роликами "Эконом"



Варианты применения деталей Turn Kit

Большой крутящийся центр стола для сервировки в китайском стиле (Lazy Susan)

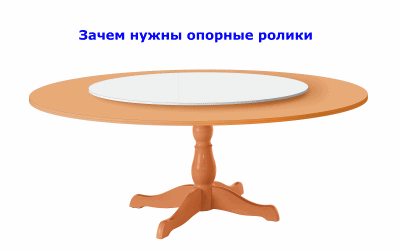

Когда круг очень большой (1,5 м и больше) важно исключить поломку механизма при неосторожном нажатии на край круга. Желательно чтобы ролики не изнашивались в процессе эксплуатации, и не требовали ремонта.

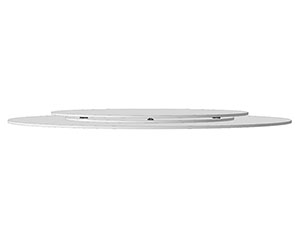

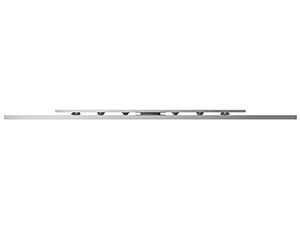

Решение простое: настроить расстояние между нижним краем поворотного круга и столом чуть больше высоты роликов (на 1-2 мм). Тогда в обычной ситуации поворотный круг практически не будет касаться роликов. Получаем минимальный шум и минимальный износ роликов. Но если однажды подвыпивший гость упадёт на стол, ролики спасут поворотный круг от перекоса и поломки.

1) Тихий механизм (комплект TK или TS) имеет высоту 20 мм. Ролики имеют ту же высоту h=20 мм. Но мы хотим приподнять круг. Тогда под механизм лучше подложить скотч толщиной 1-2 мм - получим высоту нижнего края круга примерно 21-22 мм, что нам и нужно.

2) Кольцевой механизм (комплект TR) имеет высоту ~8 мм. Ролики имеют высоту h=20 мм. До высоты 21-22 мм механизму необходимо добавить ещё 13-14 мм высоты.
Для этого под кольцевой механизм можно подложить лист фанеры 10 мм + шайбы М6 сверху и снизу механизма (чтобы предотвратить трение о поверхности). Толщина шайбы М6 = 1,5 мм.
Получим высоту 8+10+1,5+1,5 = 21 мм - подходит.



Предмет мебели с вращением вокруг оси (на комплекте TR)

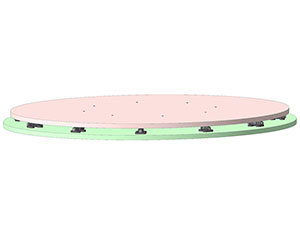

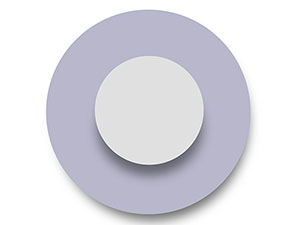

Вращающаяся часть может быть любой формы, важно только чтобы опорная плоскость имела достаточные размеры для катания по ней роликов. На схеме механизм закреплён на круглой монтажной площадке:

Комплект деталей поворотных подиумов
Комплект деталей поворотных подиумов

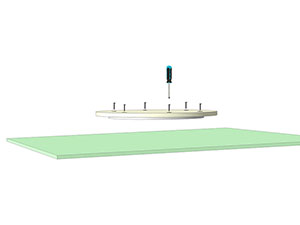

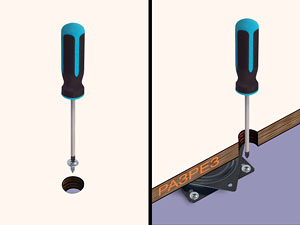

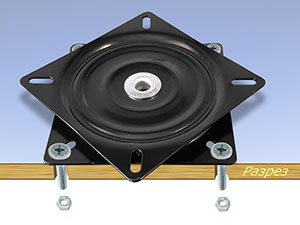

Сквозное крепление механизма на опорных винтах к плоскости:

Сквозное крепление механизма к плоскости
Сквозное крепление механизма к плоскости

С обратной стороны ставится фиксирующая гайка.



Съёмный крутящийся центр стола

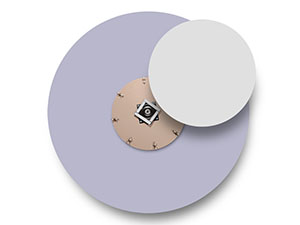

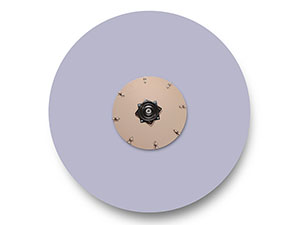

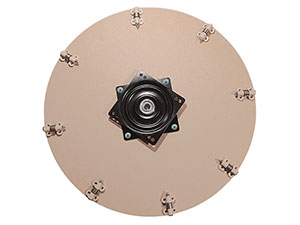

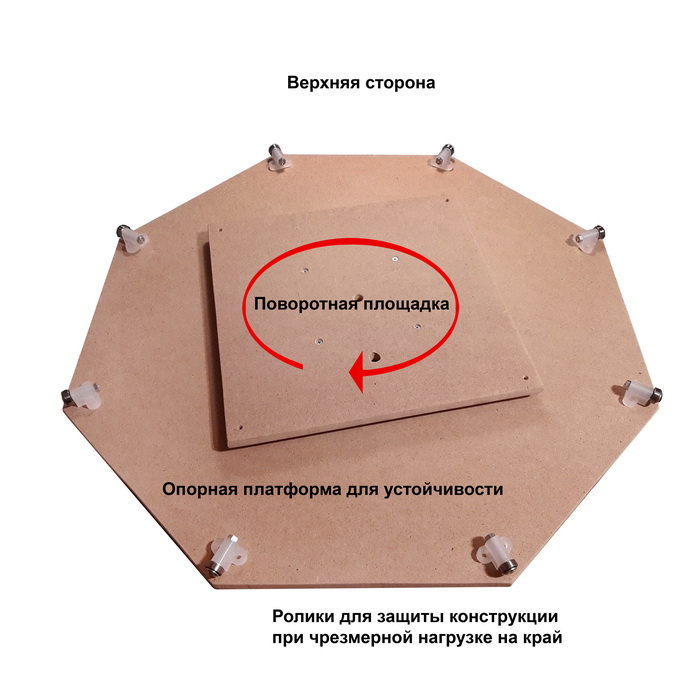

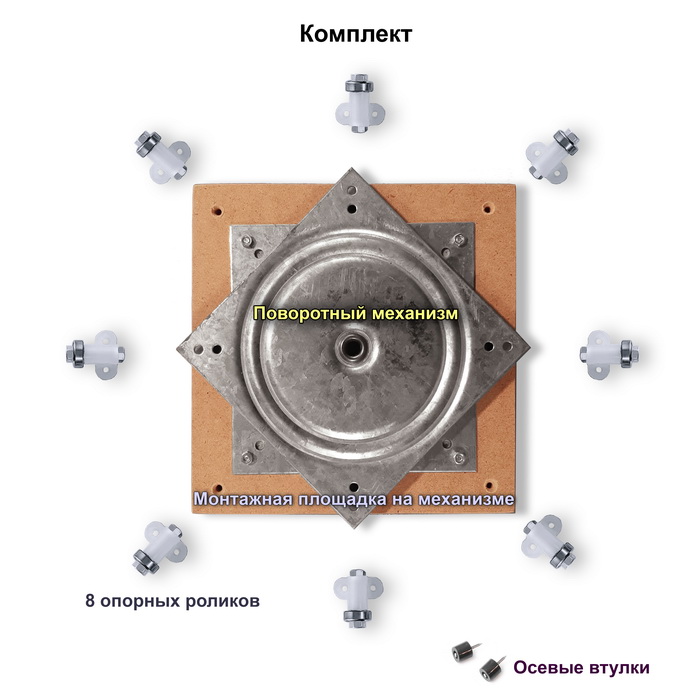

Механизм и ролики (комплект TS) здесь закреплены на опорной площадке (круглой или квадратной). Площадка обеспечивает достаточную площадь опоры, чтобы собранная конструкция стояла на столе устойчиво.

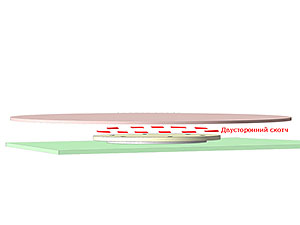

Поворотный круг прикрепляется к механизму сверху. Крепить можно на качественный двусторонний скотч или саморезами, винтами сквозь специальное монтажное отверстие.

Опорная площадка никак не крепится к столу. Поэтому собранный крутящийся центр легко переставлять, снимать со стола и ставить обратно. Опорная площадка может быть из фанеры, МДФ, ЛДСП.

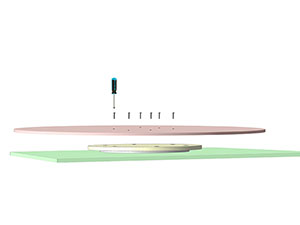

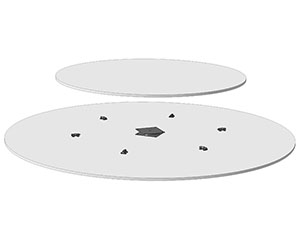

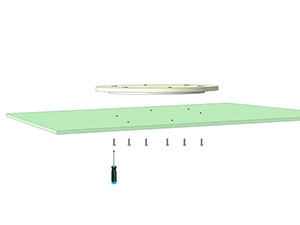

Схема сборки крутящегося центра на саморезы и скотч:

Съёмный крутящийся центр стола с тихим вращением
Съёмный крутящийся центр стола с тихим вращением
Съёмный крутящийся центр стола с тихим вращением
Съёмный крутящийся центр стола с тихим вращением
Съёмный крутящийся центр стола с тихим вращением
Съёмный крутящийся центр стола с тихим вращением

ЦЕНЫ

Другой вариант: Малобюджетный механизм с роликами "Эконом"

Для сборки крутящегося центра стола используйте круг-столешницу нужного вам диаметра:
Подробнее о круглых столешницах
