Комплект TU для средних нагрузок с компактными роликами

Подходит для поворотного круга/платформы размером от 80 см до 200 см.

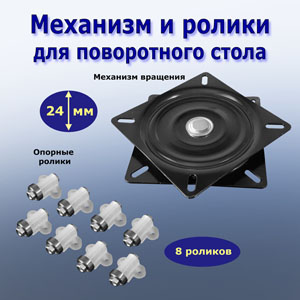

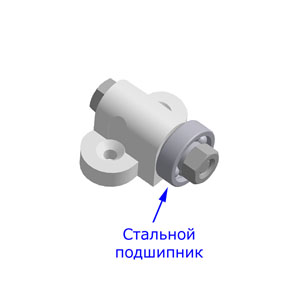

В комплект входят: механизм с тихим вращением и опорные ролики с одиночными подшипниками.
Нагрузка: по центру - до 150 кг, на одном краю - до 30 кг.
Вес комплекта: 1,5 кг.
Высота механизма: 24 мм.

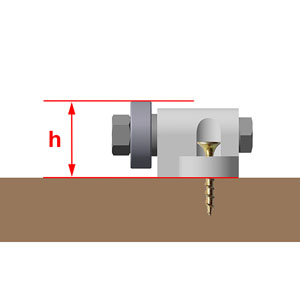

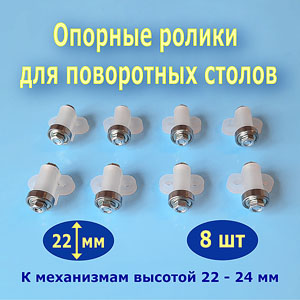

Высота роликов: 22 мм (остаётся зазор 2 мм).

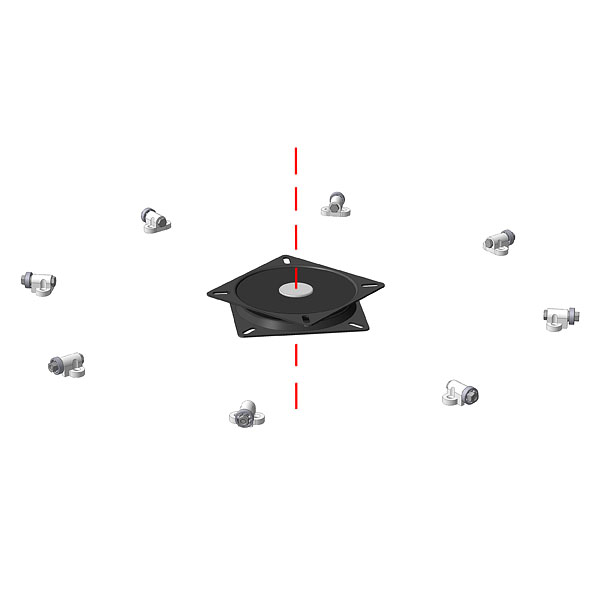

Механизм и ролики ставятся между неподвижной опорной плоскостью (столом, полом) и плоскостью вращения (поворотным кругом, подиумом). Механизм определяет высоту между плоскостями: 24мм. Ролики на 2 мм ниже.

ЦЕНЫ

Изделие	Цена, руб	Заказать
Серия TU для средних нагрузок с компактными роликами
TU-248. Комплект деталей для сборки поворотных подиумов: тихий механизм с восемью стальными роликами. Высота 24мм. Нагрузка на платформу из шлифованной фанеры, МДФ до 100 кг.	3760 Акция доставка бесплатно* - Самовывоз скидка -10%
Высоту механизма и роликов можно дополнительно регулировать с помощью подложенной клейкой ленты толщиной 1-2 мм
* Акция Бесплатная доставка механизмов и роликов покупателям в России, за исключением удалённых регионов. Доставка осуществляется до пункта выдачи СДЭК в вашем городе (адрес пункта согласуем с вами)
Скидка -10% При самовывозе с нашего адреса в Москве (адрес пришлём вам)

Поворотная плоскость при вращении не будет касаться роликов, нагрузка только на механизм. Обеспечен минимальный шум и минимальный износ поверхности от катящихся роликов. Но в случае нагрузки на один край ролики выполнят свою задачу: не позволят перекосить конструкцию и сломать крепление механизма.

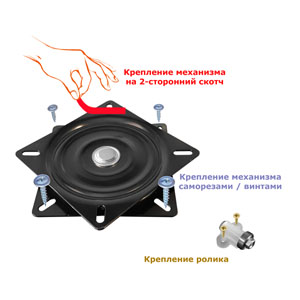

Способы крепления механизма: саморезами, винтами, на скотч или на клей. У механизма крепёжные отверстия имеют ширину 7,5 мм, поэтому применяйте саморезы с пресс-шайбой, закрывающей это большое отверстие, или подложите шайбы под обычный саморез. Хорошо подходят шайбы М6 увеличенного диаметра (кузовные). Винты или гайки можно ставить аналогично - с подложенной шайбой.
Ролики можно крепить саморезами как к нижней неподвижной плоскости, так к верхней подвижной.

ЦЕНЫ

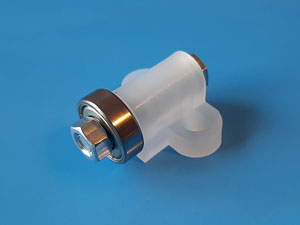

ОБРАТИТЕ ВНИМАНИЕ: Ролики стальные, без покрытия, рассчитаны на нагрузки, но при этом они чувствительны к неровностям поверхности, по которой катятся. Под большой нагрузкой материал может продавливаться. Для качения роликов хорошо подходит цельная гладкая плита МДФ. Не годятся: стружечная плита ОСБ, нешлифованная фанера с неровностями, мягкая древесина. Материалы с ламинированной поверхностью (ЛДСП, ЛМДФ) при качении роликов создают неприятный скрежет и проскальзывают - НЕ рекомендуем их применять!

Если нужен съёмный крутящийся центр стола (без крепления к столу):
Механизм и ролики закрепите на опорной площадке (это может быть круг, восьмиугольник или квадрат). Площадка обеспечит вам достаточную площадь опоры, чтобы собранная конструкция стояла на столе устойчиво.
Затем поворотный круг прикрепите к механизму. Крепить можно на двусторонний скотч.

При желании вы можете прикрепить саморезами, но тогда заранее просверлите в опорной площадке отверстие ~Ø15 мм для саморезов и отвёртки.
Опорная площадка никак не крепится к столу. Поэтому собранный крутящийся центр вы сможете легко переставлять, снимать со стола и ставить обратно.
