Комплект THL для больших нагрузок

Комплект деталей позволит вам быстро собрать крутящийся центр стола, вращающийся подиум и т.д.

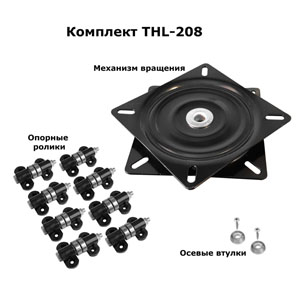

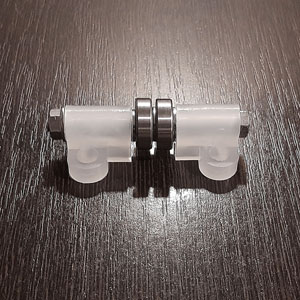

В комплекте механизм вращения и опорные ролики. Ролики - это стальные шарикоподшипники на кронштейнах. Подходят для больших нагрузок и интенсивной эксплуатации. Ролики твёрдые, при качении роликов по поверхности слышен звук.

ЦЕНЫ

Серия THL-20

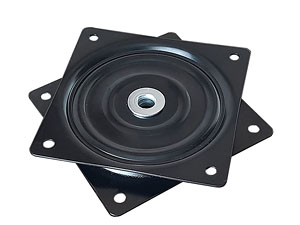

Комплект деталей THL-20 позволит вам быстро собрать крутящийся центр стола, вращающийся подиум и т.д. Подходит для поворотного круга/платформы из шлифованной фанеры или МДФ размером (диаметром) от 80 см до 200 см. Высота между плоскостями всего лишь 20 мм, поэтому ролики под поворотным кругом практически не заметны. Стальные подшипники катятся без вибраций по ровной поверхности (без трещин и дефектов). Ни механизм, ни ролики практически не изнашиваются с годами, срок эксплуатации - десятки лет, переживут любую мебель.

Высота h=20 мм, нагрузка до 30 кг на ролик:

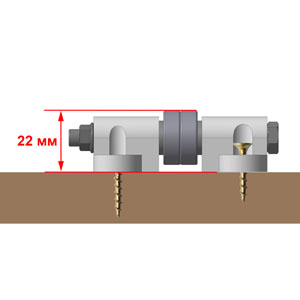

Высота:

Видео THL с вращением 360°

В комплект THL-20 входят также две осевые втулки для быстрой и точной центровки при сборке.

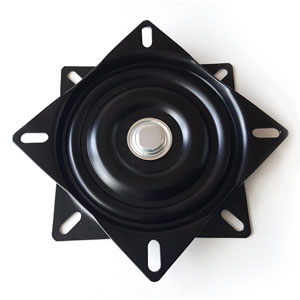

Серия THL-24

Подходит для поворотного круга/платформы из шлифованной фанеры или МДФ размером (диаметром) от 80 см до 200 см.

Высота h=24 мм, нагрузка до 40 кг на ролик:

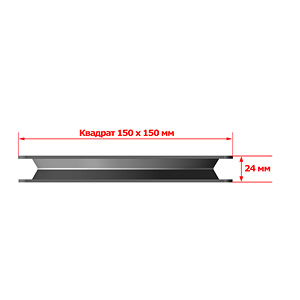

Высота механизма на ~2 мм больше высоты ролика:

Механизм немного выше роликов, поэтому поворотный круг при простом вращении без нагрузки практически не будет касаться роликов. Иногда круг бывает не идеально плоский и его край идёт "волной" - этот недостаток не создаст сложностей. Получаем минимальный шум при вращении и минимальный износ поверхности от катящихся роликов. Но при нагрузке на край ролики примут на себя вес круга и предметов на круге. Не позволят конструкции сломаться.

ЦЕНЫ

Изделие	Цена, руб	Заказать
Серия THL для больших нагрузок

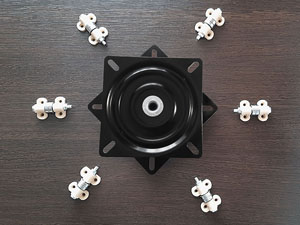

THL-206. Комплект деталей для сборки поворотных подиумов: тихий механизм с шестью стальными роликами. Высота 20мм. Нагрузка на платформу из шлифованной фанеры, МДФ до 150 кг.	3850 Акция доставка бесплатно* - Самовывоз скидка -10%
THL-208. Комплект деталей для сборки поворотных подиумов: тихий механизм с восемью стальными роликами. Высота 20мм. Нагрузка на платформу из шлифованной фанеры, МДФ до 180 кг.	4140 Акция доставка бесплатно* - Самовывоз скидка -10%

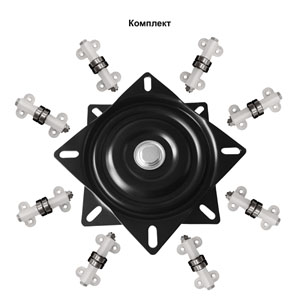

THL-248. Комплект деталей для сборки поворотных подиумов: тихий механизм с восемью стальными роликами. Высота 24мм. Нагрузка на платформу из шлифованной фанеры, МДФ до 200 кг.	4260 Акция доставка бесплатно* - Самовывоз скидка -10%
Высоту механизма и роликов можно дополнительно регулировать с помощью подложенной клейкой ленты толщиной 1-2 мм
* Акция Бесплатная доставка механизмов и роликов покупателям в России, за исключением удалённых регионов. Доставка осуществляется до пункта выдачи СДЭК в вашем городе (адрес пункта согласуем с вами)
Скидка -10% При самовывозе с нашего адреса в Москве (адрес пришлём вам)

Сборка

Механизм и ролики ставятся между неподвижной опорной плоскостью (столом, площадкой на полу) и плоскостью вращения (поворотным кругом).
Способы крепления механизма: саморезами или винтами. У механизма крепёжные отверстия имеют ширину 7,5 мм, поэтому применяйте саморезы с пресс-шайбой, закрывающей это большое отверстие, или подложите шайбы под обычную головку. Хорошо подходят шайбы М6 увеличенного диаметра (кузовные). Винты и гайки можно ставить аналогично - с подложенной шайбой. Удобно крепить механизм к столу с помощью соединительных (удлиненных) гаек, такие гайки работают как стяжки для двух винтов - сверху и снизу. Соединительную гайку важно закрепить в механизме перед началом сборки. Затем механизм крепим к поворотному кругу, переворачиваем круг, втыкаем соединительные гайки в отверстия в столе и снизу фиксируем винтами с шайбой. Ролики можно прикрепить как к нижней плоскости, так к верхней. Способы крепления роликов: на саморезы, на клей, скотч.
Если нужен съёмный крутящийся центр стола (без крепления к столу): механизм и ролики снизу закрепите не на столе, а на заранее подготовленной опорной площадке. Размер площадки ~2/3 от размера верхнего поворотного круга. Это может быть круг, восьмиугольник или квадрат из фанеры, МДФ и т.д. Площадка обеспечит вам достаточную площадь опоры, чтобы собранная конструкция стояла на столе устойчиво. Затем поворотный круг прикрепите к механизму сквозь заранее просверленные в опорной площадке отверстия ~Ø15 мм для саморезов и отвёртки.Т.к. опорная площадка никак не крепится к столу, вы сможете легко переставлять крутящийся центр стола.
ОБРАТИТЕ ВНИМАНИЕ: Ролики стальные, без покрытия, рассчитаны на большие нагрузки, но при этом они чувствительны к неровностям поверхности, по которой катятся. Под большой нагрузкой материал может продавливаться. Для качения роликов хорошо подходит цельная гладкая плита МДФ. Не годятся: стружечная плита ОСБ, нешлифованная фанера с неровностями, мягкая древесина. Материалы с ламинированной поверхностью (ЛДСП, ЛМДФ) при качении роликов создают неприятный скрежет и проскальзывают - НЕ рекомендуем их применять!
ОБРАТИТЕ ВНИМАНИЕ: Механизм рассчитан на эксплуатацию под значительной нагрузкой и имеет заметное сопротивление вращению. Поэтому НЕ рекомендуем использовать с этим механизмом поворотные круги малого диаметра (до 60 см). А вот для большого крутящегося центра стола этот механизм подходит идеально: он слегка подтормаживает, не позволит резко повернуть круг и опрокинуть стоящие на нём предметы. Вращение плавное и тактильно приятное.

ЦЕНЫ
