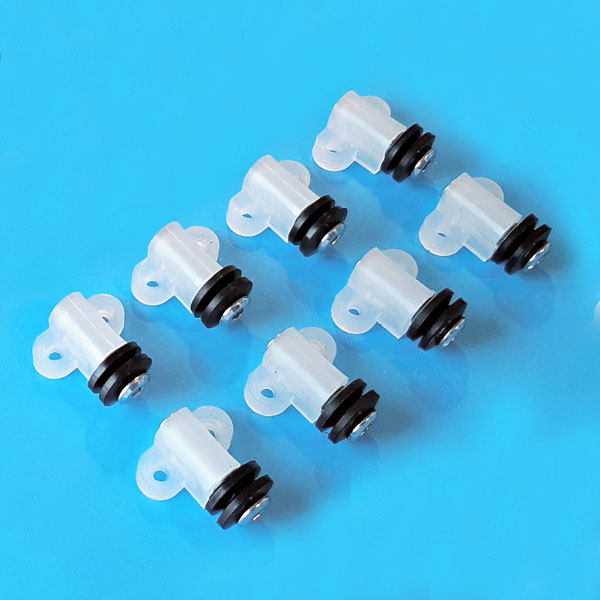

Опорные резиновые ролики c тихим качением

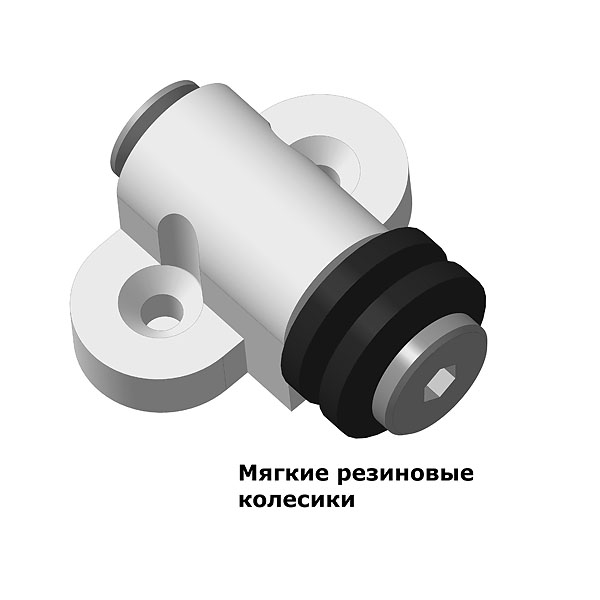

Мягкие резиновые колеса катятся тихо по любой поверхности. Подходят для поворотной платформы, крутящегося стола, сдвигающегося ящика и т.д.

Малая высота ролика позволит сэкономить пространство. В узком просвете между плоскостями ролик практически не заметен.

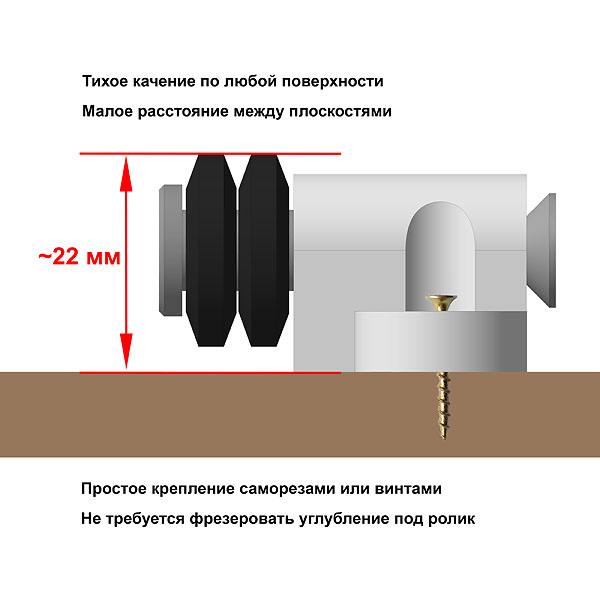

Нагрузка на отдельный ролик до 5 кг. Высота между плоскостями ~22 мм.

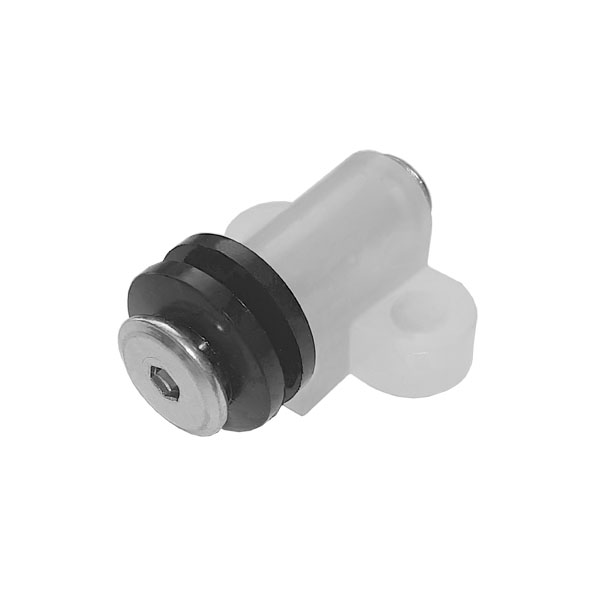

Материалы: сталь, пластик, резина.

Скачать 3D модель ролика:

SolidWorks	Компас-3D	STEP

Опорные резиновые ролики c тихим качением - информация

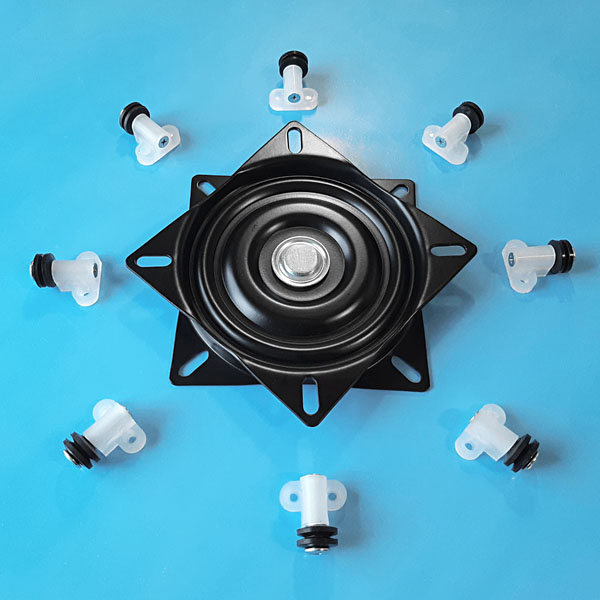

При сборке поворотного стола лучше установить в центре вращения поворотный механизм. Высота механизма должна быть 22-24 мм.

Механизм и ролики располагаются между неподвижной опорной плоскостью (столом, полом) и поворотной плоскостью. Ролики препятствуют перекосу поворотного стола и механизма при сильной нагрузке на один край.

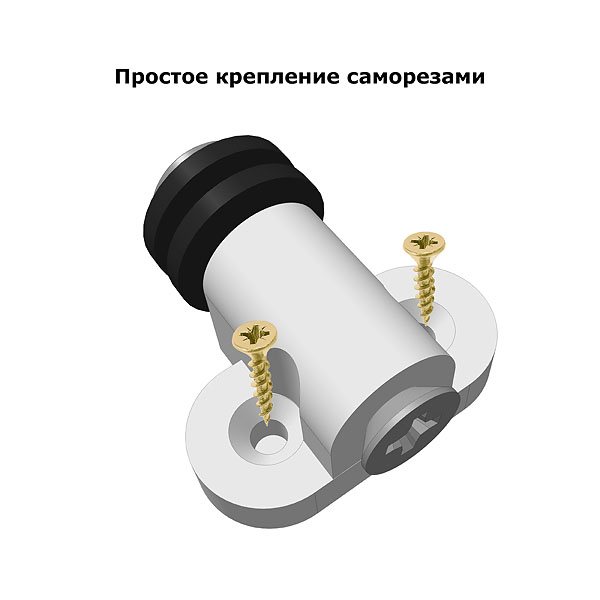

Способы крепления роликов: на саморезы или винт+гайка.

Увеличивая количество роликов, повышаем устойчивость конструкции к нагрузке.

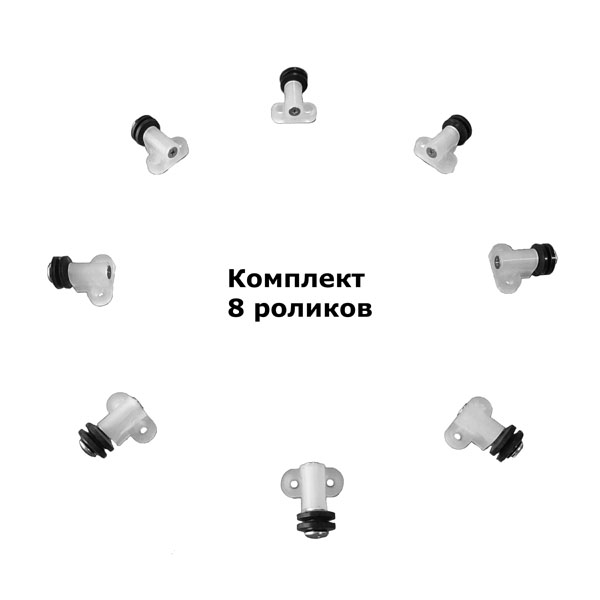

Ролики можно расположить не только в один кольцевой ряд, но и в два-три ряда, в зависимости от поставленной задачи.
